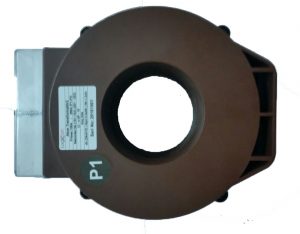

C80 Toroidal Akım Trafosu

C80 kablo tipi toroid akım transfromatörleri orta gerilimde koruma amaçlı olarak kullanılmak üzere tasarlanmıştır. Uygun bir biçimde izole edilmiş bara veya kablolar ile her gerilim seviyesinde kullanılabilirler.

Akım trafoları ana devreden (primer) geçen akımı akımı manyetik kuplaj ile belirli oranda küçülterek ikincil devreye (sekonder) , dolayısı ile sekonderin bağlı olduğu cihaza aktarırlar.

C80 akım trafosu, toroid manyetik nüve(ler) üzerine sarılmış ve izole edilmiş sekonder sargı(ları)dan oluşur. Primer akımı ise toroidin ortasından geçecek kablo veya baradan elde edilir.

Teknik Özellikler



Anma Primer Akımı 50…1250A
Sekonder Akımı 5A
Çalışma Frekansı 50-60Hz
Anma Gücü 2.5VA, 5VA
Doğruluk Sınıfı 10
Trafo Çekirdek Tipi P (Koruma)
İzolasyon 0.72 / 3 kV
Nominal Aşırı Akım Faktörü 10
Kısa Devre Akımı (ith) 25kA/s
Dinamik Dayanım Anma Akımı (Idyn) 2.5xIth
Kısa süre anma termik akımı (Ith) >100xIn
Ölçüler Çap:160 , İç Çap:80
Standart TS EN 61869-1, TS EN 61869-2
