Kapasitif gerilim göstergeleri, orta gerilim hücrelerde bara üzerinde gerilim olup olmadığını tespit etmek üzere kullanılır. Logicon kapasitif gerilim göstergeleri ürün ailesinde dört model bulunmaktadır: EVD, EVD-RX, EVI-1L EVI-3L.
Kapasitif gerilim göstergeleri, modüler hücre panolarda kapasitif gerilim bölücüler ile birlikte çalışır. Gerilim göstergeleri her faz için ayrı ayrı olup, IEC 61243-5 standardına uygun olarak tasarlanmışlardır. Buna göre; U > %45 Un ise bara da gerilim vardır ve ledler yanmaktadır. U < %10 Un ise bara da gerilim yoktur ve ledler sönmektedir. Logicon ailesinin yeni ürünü olan EVI-3L LRM arayüzüne ve LCD ekranlı üç seviyeli indikasyon özelliğine sahiptir.
EVD
EVD-RX

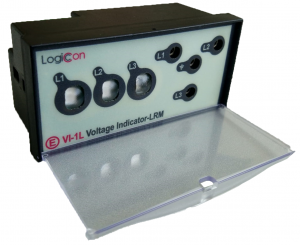

EVI-1L
EVI-3L
Teknik Özellikler
| EVD | EVD-RX | EVI-1L | EVI-3L | |
|---|---|---|---|---|
| Marka | Logicon | Logicon | Logicon | Logicon |
| Çalışma Gerilim Seviyes | 1kV-52kV | 1kV-52kV | 1kV-72kV | 1kV-72kV |
| Yardımcı Besleme | Yok | 24V | 24VDC/110VDC | 24VDC/110VDC |
| Koruma | 90V parafudr | 90V parafudr | 90V Parafudr | 90V Parafudr |
| Gösterge | 3 Faz Led, Besleme Ledi | 3 Faz Led, Besleme Ledi | 3 Faz Led, Besleme Ledi, Enerji İkaz Ledi | 3 Seviyeli LCD Gösterge, Besleme Ledi, Enerji İkaz Ledi |
| Ölçüm Noktaları | 3 Faz + Toprak | 3 Faz + Toprak | 3 Faz + Toprak | 3 Faz + Toprak |
| Röle Çıkış Akımı | Röle Yok | Maks. 5A | Maks. 2A (2 NA, 2NC veya 1 NA ve 1 NC) | Maks. 2A (2 NA, 2NC veya 1 NA ve 1 NC) |
| Çalışma Sıcaklığı | -10ºC+ 85ºC | -10ºC+ 85ºC | -10ºC+ 70ºC | -10ºC+ 70ºC |
| Ağırlık (g) | 40 gr. | 50 gr. | 50 gr. | 50 gr. |
| Boyutlar gxyxd (mm) | 58x32x43 | 48x96x75 | 62x37x61 | 62x37x61 |
| Koruma Sınıfı | IP20 | IP20 | IP54 | IP54 |
| Bağıl Nem | %95 (Yoğuşmasız) | %95 (Yoğuşmasız) | %95 (Yoğuşmasız) | %95 (Yoğuşmasız) |
